產品特點Product Features
No.1
硬件按需定制：可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
No.2
系統安全穩定：專業電子工程師設計電路，具有過載、短路保護功能，可根據用戶要求加裝帶漏電保護功能產品;
No.3
采用質優板材：殼體采用鋁合金壓鑄或優質碳鋼板(不銹鋼)焊接成型，外殼結構緊湊合理、材質密度高、防爆性能優良，牢固可靠，抗震、剛沖擊。
No.4
防腐性能：殼體表面采用高壓靜電噴塑處理，螺絲緊固件采用不銹鋼材質，配合高精度加工工藝，具有高防腐、高防銹、高防水等特點，也可根據客戶需求采用不銹鋼材質制作，來滿足在各類強酸、強堿、防護要求較高的惡劣環境中長期正常工作。
No.5
防爆結構：本司承諾所有防爆產品均嚴格按照國家防爆標準系列文件設計，完全達到國家防爆標準等級和設計要求，并取得相關國家防爆證書及檢測報告，證書齊全，安全可靠，品質優良。
No.6
安裝方式：鋼管，防爆撓性管、防爆電纜，布線簡單，安裝方便。

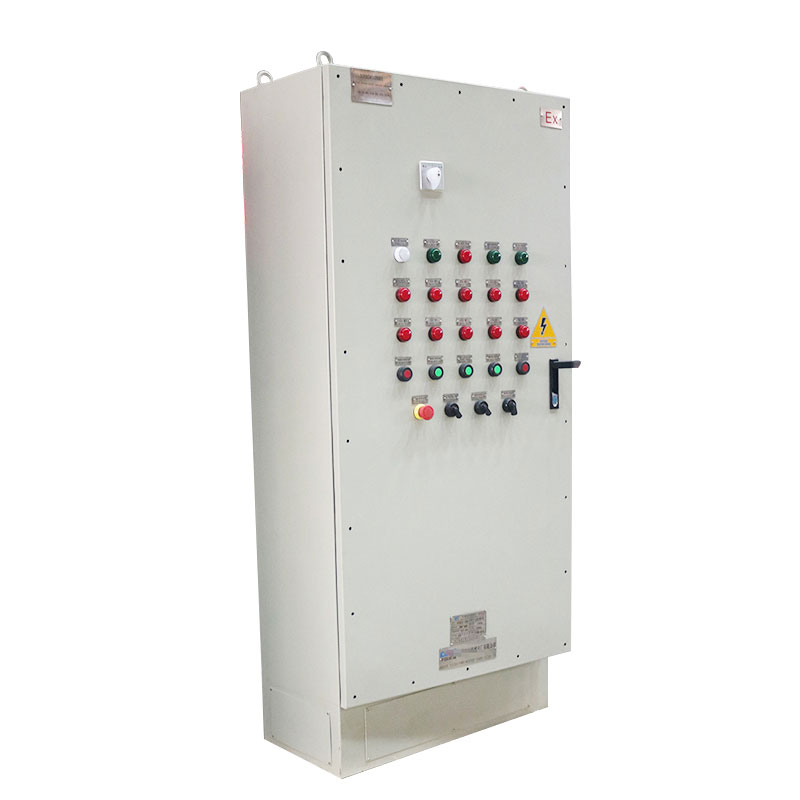

1． 本產品主要由柜體、自控系統、布氣系統、報警系統、配電系統組成；柜體由正壓腔和副腔組成，正壓腔內裝用戶的配電系統元件，副腔內裝自控系統。
2． 柜式產品采用GGD柜架，主副盤為左右結構，電纜溝座式安裝，下進線、前門操作，后門檢修。
3． 箱式產品采用優質鋼板焊接結構，主、副盤為上下結構，掛式安裝，下進線、前門操作和檢修。
4． 琴臺式產品采用優質鋼板折疊焊接成型，主、副盤為前后結構，座式安裝，下進線、琴臺操作，后門檢修。
5． 按進氣方式分為通風型和補償型。通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率防爆變頻器的散熱問題；補償型為間斷性供氣，正壓腔要有良好的密封性，確保耗氣量小。
6． 用戶須提供氣源，要求為：凈化空氣或氮氣，氣源壓為為：0.2～0.8Mpa；通常用戶現場的儀表風均可滿足要求。
7． 鋼板材料一般用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質。
功能介紹：
1． 產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。
2． 只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。
3． 主盤內腔工作氣壓為100Pa≤P≤1000Pa。
當氣壓高于1000Pa時，自控系統自動關閉進氣或開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。
當氣壓低于100Pa時，自控系統自動報警，并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功并內部氣壓降到60Pa，必要時可設置系統自動斷電。
4． 副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數。
工作原理：
采用介質隔離點燃源的防爆措施。即：把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內，使外部環境中易燃易爆的混合性氣體無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。
產品安裝：
1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮氣時，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。
7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
型號規格含義：
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
規格參數：
執行標準：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、GB3836.5-2004
防爆標志：Expxde[ib]ibIICT6
額定電壓：AC380V/AC220V
外部試驗安裝箱，檢測中心實驗專用）泄漏維持最高流量：1200L/1min
最低流量：650L/1min
用戶進正壓柜氣源壓力：0.3~0.8MPa
工作壓力：100Pa＜P＜700Pa（根據柜體大小調整）
報警壓力：下限報警壓力80Pa，上限報警壓力800Pa
報警切斷壓力：下限報警切斷壓力60Pa，上限報警切斷壓力900Pa（根據柜體大小調整）
保護氣體類型：潔凈空氣、惰性氣體
保護氣體溫度：≤40℃
防護等級：IP65（控制部分為IP54）

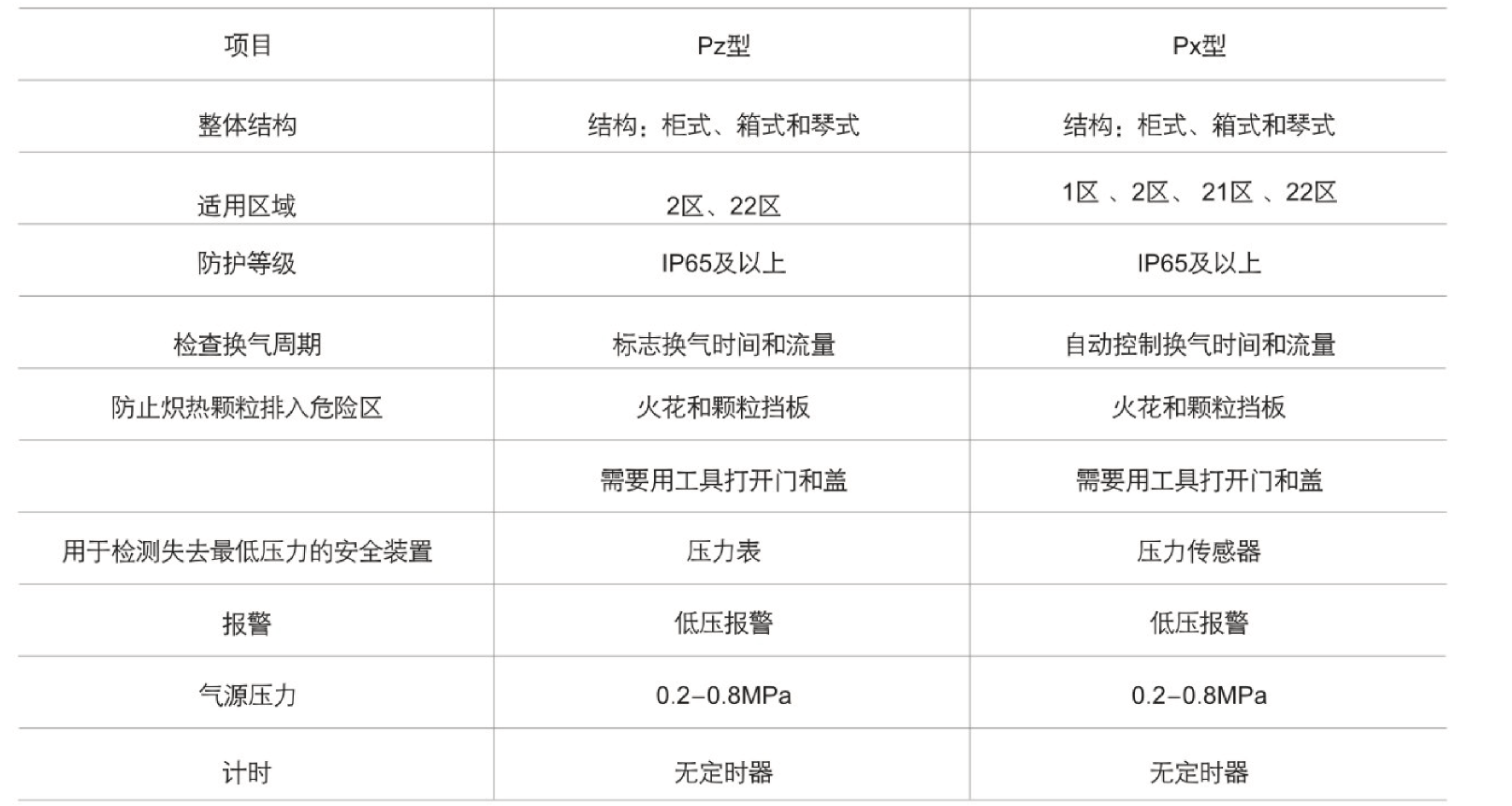

選型表：

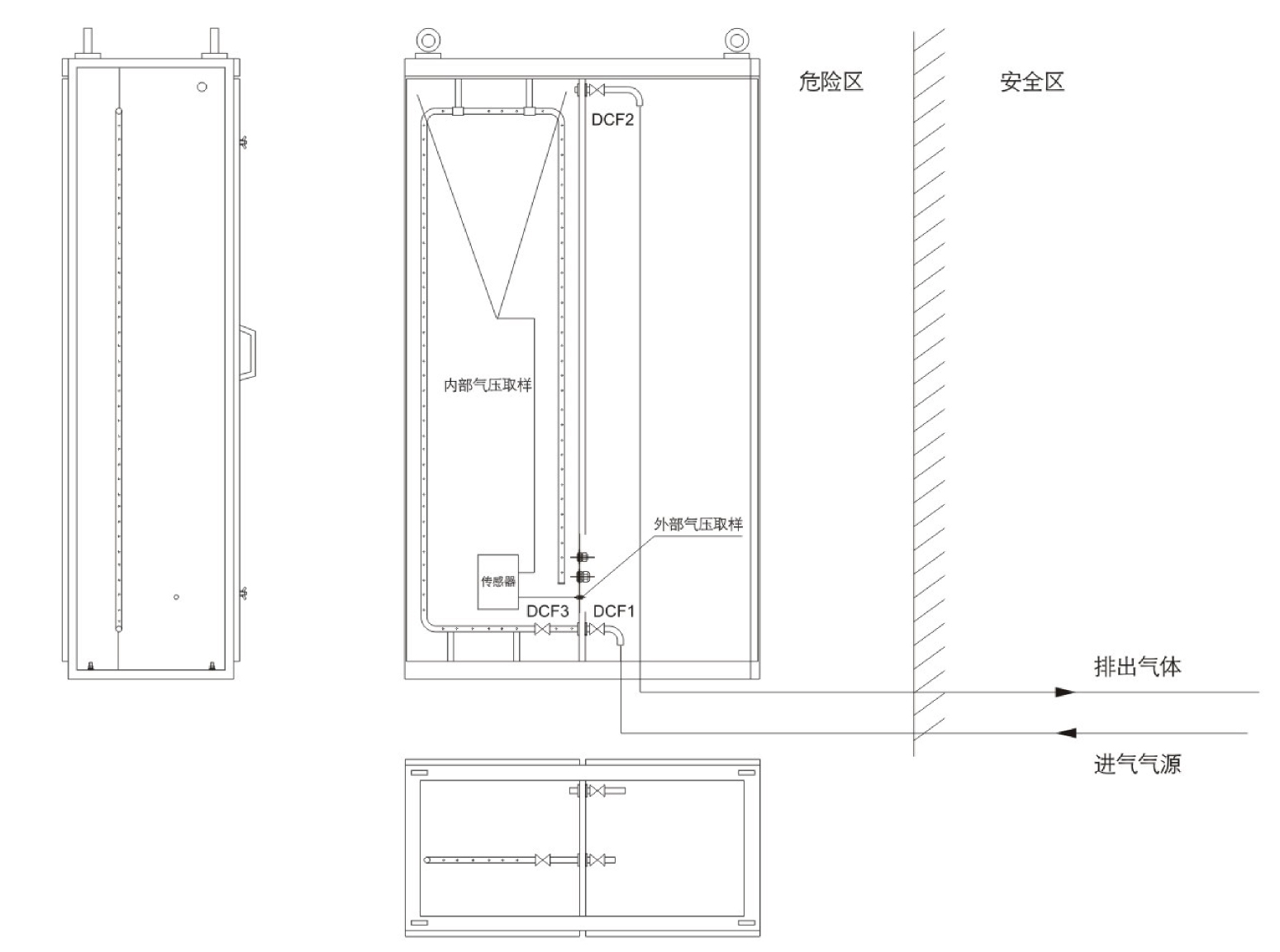

原理圖：
資質認證：
